WDE-300型微機控製伺服式萬能試驗機

產品分類：液壓萬能試驗機

產品概述：產品介紹 /> WDE-300型微機控製伺服式萬能試驗機主要用於金屬、非金屬、複合材料及製品的拉伸、壓縮、彎曲、剪切等方式的力學性能試驗,

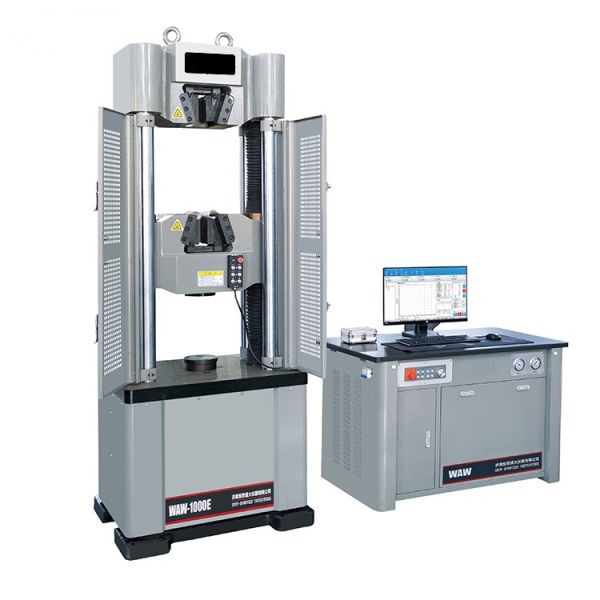

本機為四立柱、雙絲杠、油缸下置式主機結構，控製油源為琴式油源控製櫃。拉伸空間位於主機上方，壓縮、彎曲、剪切試驗位於主機下方即移動橫梁和工作台之間。試驗空間的調整通過移動中橫梁的位置來實現，中橫梁的移動采用了齒輪減速電機帶動鏈條傳動。手動調整送油閥進油量的大小，即可滿足材料的拉伸、壓縮、彎曲等試驗速度的調節。試驗完成後計算機可自動計算材料的彈性模量、抗拉強度、上下屈服強度、規定非比例延伸強度、力總伸長率、斷後延伸率和斷麵收縮率等試驗結果，並可以直接輸出標準試驗報告和試驗曲線，也可以EXCELL和WORD格式輸出統計報告。

性能特點

1、主機采用四立柱高剛性框架結構，支撐穩定、加載平穩、外形美觀；

2、主機底座采用QT500-7精密鑄造,降低設備運行噪音，提高設備的剛性；

3、移動橫梁和上橫梁均為精密鑄造，CNC精密加工，確保試樣夾持的對中性；

4、移動橫梁升降係統采用磨製絲杠，精密齒輪減速機，減少橫梁升降時產生的噪音；

5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞，提高了設備的使用壽命；

6、鉗口采用燕尾槽結構，硬度高達58-62HRC，有安裝便利、結實耐用的優點；

7、測控係統運行速度快、界麵溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試；8、試樣信息錄入便捷，相同條件的試樣信息一次輸入即可完成多個試樣的試驗；

9、相同條件的試樣，可進行各類試驗曲線的疊加顯示，能清晰辨識材料的穩定性；

10、試驗力顯示精度高，試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性；

11、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示；

12、當負荷超過滿量程的3-5%自動過載保護停機。

主要指標

產品型號	WEW-100G	WEW-300G	WEW-600G	WEW-1000G
主機結構形式	燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置
試驗力	100kN	300kN	600kN	1000kN
試驗機級別	1級
試驗力測量範圍	2%-100%FS
試驗力示值相對誤差	顯示值的±1%
位移顯示精度	0.01mm
位移測量準確度	±0.5%
變形顯示精度	0.001mm
變形測量精度	±0.5%
橫梁移動速度	約220mm/min
活塞速度	300mm/min		150mm/min	100mm/min
活塞行程	250mm
控製方式	手動加載
拉伸空間/壓縮空間	780/550mm		900/650mm	950/700mm
立柱左右間距	485		500	560
試樣夾緊方式	液壓自動夾緊
圓試樣夾持直徑	Φ4-20mm	Φ10-32mm	Φ13-40mm	Φ13-45mm
扁試樣夾持厚度	0-15mm		0-15mm	0-20mm
扁試樣夾持寬度	80mm		90mm	100mm
上下壓盤	圓壓盤直徑160mm，下壓盤帶球麵調整
控製油源外形尺寸	1000600780mm
主機外形尺寸	745×685×1905		760×690×2055	830×720×2155
供電電源	三相五線製，380V/50Hz，3kW
