TNW係列TNW係列微機控製彈簧扭轉試驗機

TNW係列TNW係列微機控製彈簧扭轉試驗機

產品分類：扭轉纏繞試驗機

產品概述：TNW係列TNW係列微機控製彈簧扭轉試驗機主要用於金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗，能實現扭矩及扭角控製，配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大專科研院所及工礦企業必備的試驗設備。

TNW係列TNW係列微機控製彈簧扭轉試驗機主要用於金屬、非金屬材料及骨骼、假體等生物產品扭轉試驗，能實現扭矩及扭角控製，配合相應附件可對零部件和構件進行抗扭試驗。是質檢單位、大專科研院所及工礦企業必備的試驗設備。

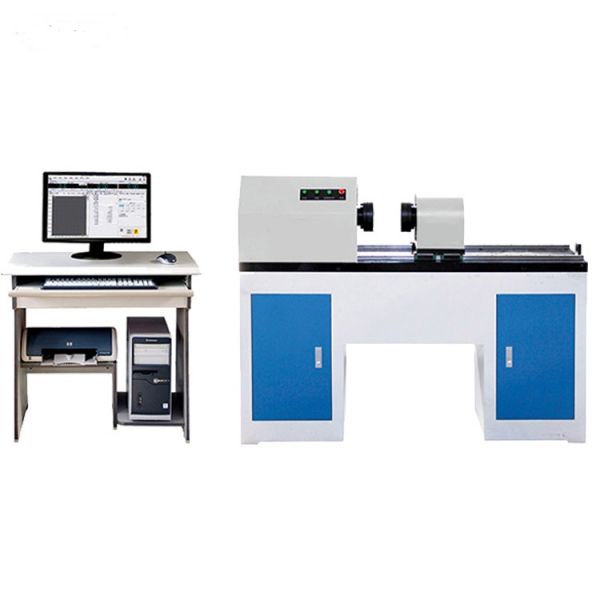

TNW係列TNW係列微機控製彈簧扭轉試驗機

TNW係列TNW係列微機控製彈簧扭轉試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	高強度臥式主機	一台
電機及伺服係統	台灣東元	一套
驅動器	國產	一套
高精直線導軌	ABBA	二套
扭矩傳感器	200NM/300NM/500NM選配	一隻
擺線針輪減速機		一台
高精度角度編碼器		一台
控製器	大液晶顯示測控係統	一套
試驗夾具	NZL	一套
計算機	聯想	一台
打印機	HP	一台
試驗軟件	Windows 平台下	一套
測控係統		一套

TNW係列TNW係列微機控製彈簧扭轉試驗機 技術指標

產品型號	NDW-200 NDS-500	NDW-300 NDS-2000	NDW-500	NDW-1000
扭矩	200N.M	300N.M	500N.M	1000N.M
試驗機等級	1級
控製方式	微機控製
扭矩測量範圍	2%～100%F·S
扭矩示值準確度	≤±1%
轉角示值準確度	≤±1%
轉角顯示分辨力	0.01°
扭轉角	99999°
扭角速率控製調節範圍	0.05-800°/min
夾頭有效間距	600mm(標準機型，可按用戶需要定做）
試驗旋轉方向	雙向
電源	220V±10%，50Hz

試驗機工作條件：

u 電源：AC 220V 50HZ

u 環境溫度：10℃～40℃

u 相對濕度：≤80%

u 工作環境應清潔，無腐蝕性介質、無明顯振源和電磁幹擾
