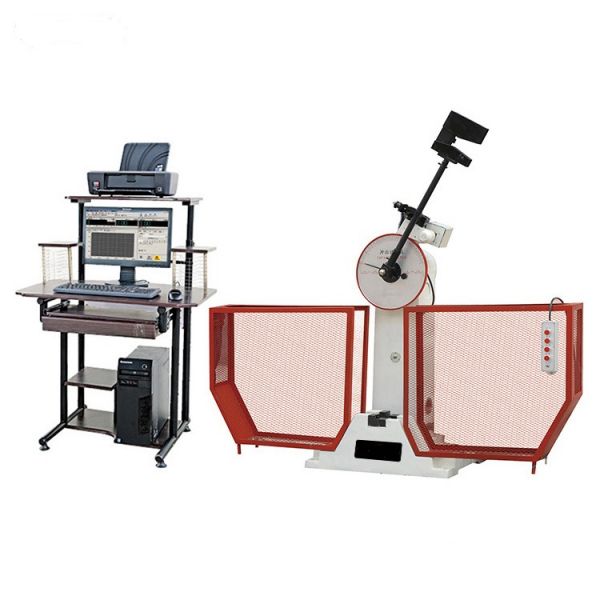

示波衝擊試驗機

產品分類：擺錘衝擊試驗機

產品概述：本機為微機屏顯式半自動衝擊試驗機，采用PC微機控製，可實現揚擺→衝擊→測量→運算→屏幕數顯→打印等微機化操作，工作效率高,測試精度高。在衝擊試樣後利用剩餘能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。

示波衝擊試驗機用來對金屬材料在動負荷下抵抗衝擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式衝擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料夏比缺擺錘衝擊試驗方法》對金屬材料進行衝擊試驗.

示波衝擊試驗機

示波衝擊試驗機為微機屏顯式半自動衝擊試驗機，采用PC微機控製，可實現揚擺→衝擊→測量→運算→屏幕數顯→打印等微機化操作，工作效率高,測試精度高。在衝擊試樣後利用剩餘能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。特別在連續做衝擊試驗的試驗室和大量做衝擊試驗的冶金、機械製造等行業更能體現其優越性。計算機可計算並顯示材料衝擊吸收功、擺錘揚角及試驗平均值。根據用戶需要還可實現遠程數據傳輸。

示波衝擊試驗機 產品特點

? 試驗機主機

u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；

u 衝擊刀采用螺釘安裝固定，更換簡單方便；

u 試樣簡支梁式支承；

u 主機裝有安全防護銷，並且配備了安全防護網。

u 微機控製，按指令完成取擺、衝擊、自動揚擺、再衝擊試驗的全過程。

產品技術參數

產品型號	JBW-300B
控製方式	計算機控製
衝擊能量	300J 150J
小讀數值	1J
衝擊速度	5.2m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
衝擊刀刃圓角	R2.0～2.5mm(R8mm)
衝擊刀刃厚度	16mm
擺錘中心至衝擊點距離	750mm
標準試樣尺寸	10×10(7.5或5)×55mm
衝擊擺錘配置	150J/300J各一個
主機外形尺寸	2124×600×1340mm
整機重量	450
供電電源	三相四線製50Hz /380V
